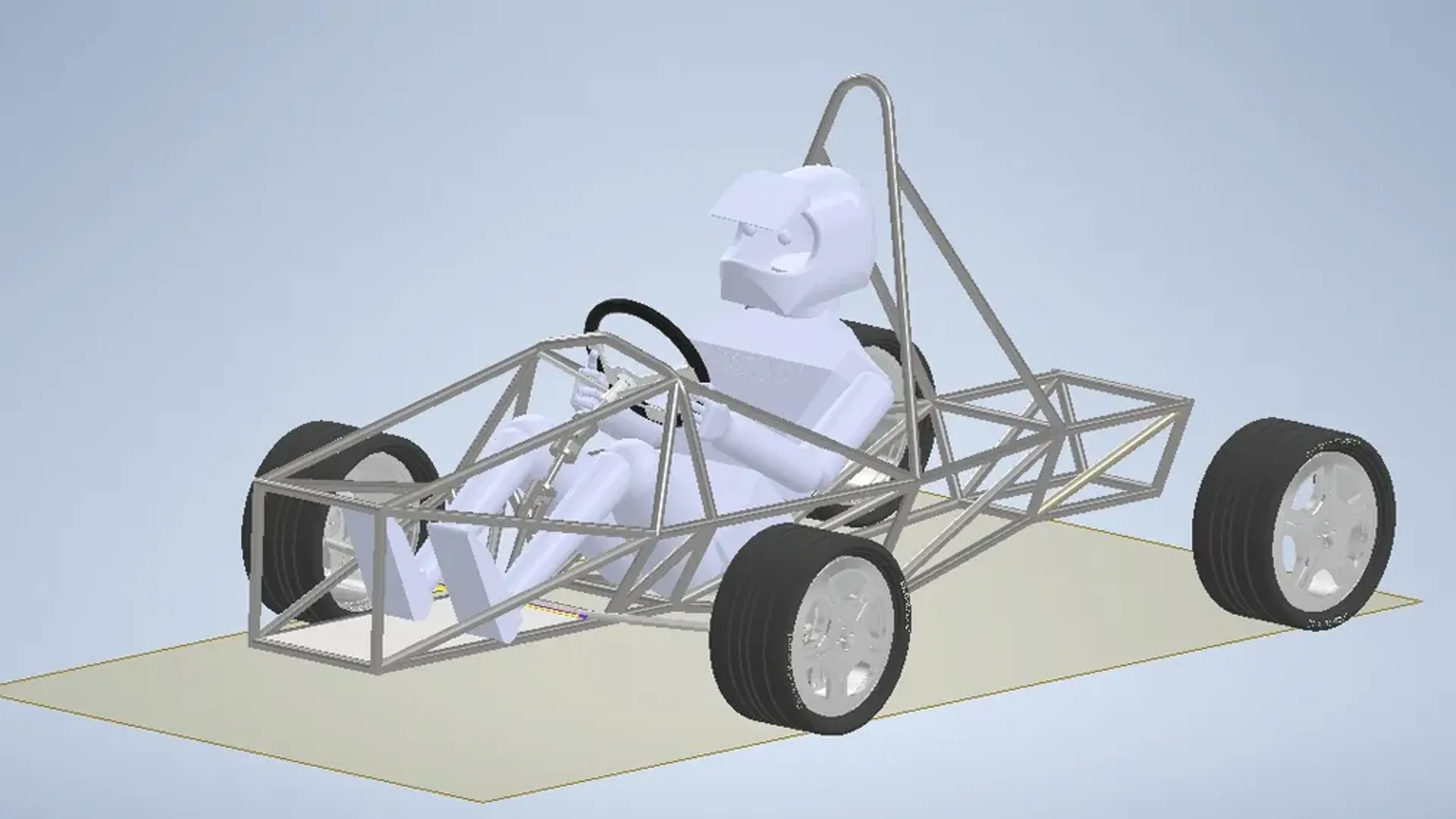

¿Cómo transformar una restricción espacial en innovación para el sistema de dirección?

El desarrollo del sistema de dirección de un monoplaza de la Fórmula SAE representa uno de los pilares más importantes para logra un rendimiento competitivo de nivel internacional, es una prueba de fuego para la ingeniería aplicada. En Cóndor Motorsports asumimos este desafío desde la innovación, entregando a los ingenieros desde la etapa de pregrado la oportunidad invaluable de enfrentarse a proyectos reales mucho antes de insertarse en la industria. Durante las últimas semanas, nuestros ingenieros UC han superado uno de los hitos más complejos: la consolidación de la geometría de dirección y su integración con el chasis tubular del prototipo. Este arduo trabajo de validación refleja la excepcional capacidad de nuestros ingenieros para resolver problemas avanzados de empaquetamientos y cinemática en espacios reducidos.

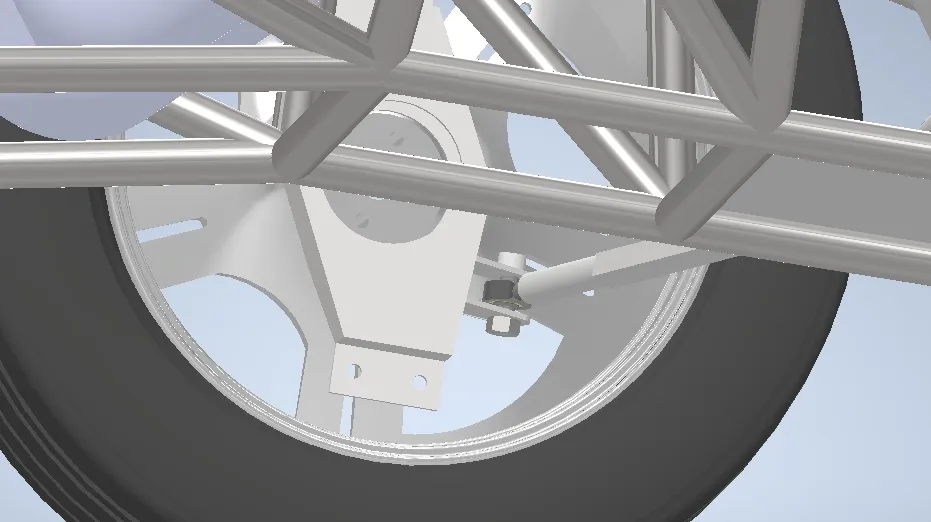

El desafío original consistió en proyectar un modelo cinemático ideal basado en el principio de Ackerman al cien por ciento. Bajo esta premisa matemática, para negociar con éxito una curva de tres metros y medio de radio, se calculó que la rueda interior debía adoptar un ángulo de 28,27 grados, mientras que la exterior requería 43 grados. Sin embargo, la alta ingeniería ocurre cuando la simulación choca con las restricciones físicas de los proyectos reales. Al integrar los modelos tridimensionales exactos de los neumáticos y las llantas, el entorno de diseño CAD reveló una interferencia espacial crítica. La posición planificada para el anclaje en el portamasas generaba un ángulo insostenible en el brazo de dirección, ocasionando colisiones directas con el aro interior de la llanta.

Frente a esta barrera física, el equipo de ingenieros encargados del proyecto FSAE ejecutó un análisis geométrico para reubicar el punto de sujeción más abajo en el portamasas. La decisión técnica final permitió anular casi por completo el ángulo del brazo de dirección y evitar cualquier tipo de interferencia mecánica. Como resultado, la geometría se optimizó a un comportamiento de Ackerman cercano al ochenta por ciento. Este rediseño garantiza un rendimiento dinámico sobresaliente en pista y demuestra la habilidad del talento exclusivo de nuestro semillero para tomar decisiones ingenieriles críticas frente a limitantes.

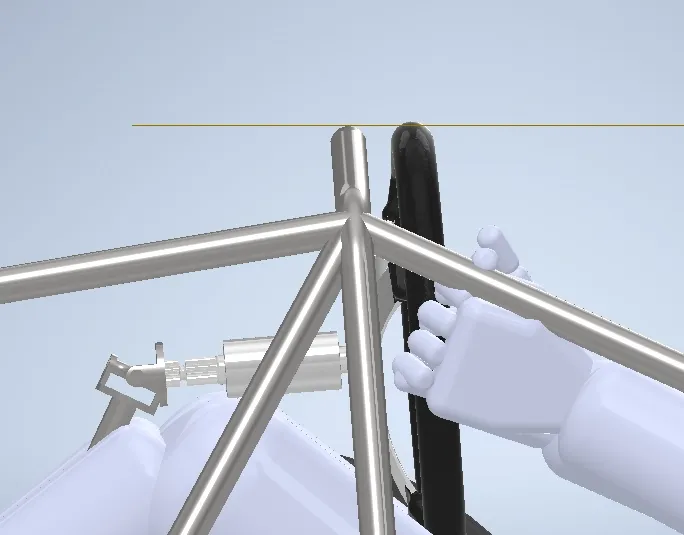

A nivel estructural, los resultados avalan el rigor del trabajo. Se implementó una nueva montura para la columna de dirección, evolucionando hacia una robusta estructura en forma de "A" invertida anclada de manera óptima al chasis. Esta innovación maximiza la rigidez del conjunto, facilita el montaje y asegura el cumplimiento estricto de la regla internacional T.2.13.4 de la normativa FSAE. Simultáneamente, el equipo avanza en la estandarización logística de rótulas, rodamientos y pernos a la métrica M12, buscando robustecer el ensamble y simplificar de manera inteligente la cadena de suministro.

El nivel de simulación iterativa aplicado subraya el estándar industrial con el que Cóndor Motorsports aborda cada componente. Este entorno es el escenario perfecto para que las empresas líderes inviertan en las tecnologías del mañana. Colaborar con esta iniciativa significa apostar directamente por un semillero de profesionales formados bajo la presión de competencias internacionales, siendo partícipes del desarrollo de soluciones de categoría mundial impulsadas por la ingeniería de la Pontificia Universidad Católica.
